精准控压，高效赋能 | FD300系列变频器在水泵测试平台应用实例
新风光FD300系列高性能矢量变频器，凭借功率范围广、控制精度高、可靠性强、扩展性优异的技术优势，在泵业测试领域实现了高效适配。本次湖南某大型泵业公司水泵测试平台项目中，新风光为其定制化配套FD300系列低压变频解决方案，成功满足客户现场355kW以及下功率水泵多工况、多电压等级的测试需求，实现了测试过程的精准调速、远程控制与稳定运行，大幅提升了水泵测试的效率与数据准确性。
湖南某泵业公司，为泵业领域的核心企业，需搭建专业水泵测试平台，355kW及以下功率不同电压等级低压水泵产品进行全性能测试，涵盖不同转速、流量下的工况模拟、性能参数采集与可靠性验证。测试平台要求变频器具备多电压输出、精准调速、多通道同时工作能力，且能适配工业现场复杂的电网环境，同时支持远程操作与数据交互，满足自动化测试需求。
核心需求
多电压输出
可灵活设置630V、480V、380V、220V额定输出电压，适配不同规格水泵测试；
精准控制
调速精度高、转矩响应快，能模拟水泵不同运行工况，保证测试数据的准确性；
多通道运行
支持一路输入、三路输出同时工作，满足多台水泵并行测试需求；
远程控制
具备标准通讯接口，可实现远程启停、调频、正反转及状态监控；
高可靠性
适应工业现场电网波动、环境温度变化等情况，具备完善的故障保护功能；
低谐波污染
降低对电网的干扰，避免影响测试平台其他设备正常运行。
针对水泵测试平台的个性化需求，新风光基于FD300系列变频器的技术架构，为项目定制了FD390-560G-6-KZS低压变频柜一体化解决方案，配套三台变频器及一套380V转660V输入升压变压器，同时配置塑壳开关、滤波电抗、380V250A断路器等辅件，实现从电源输入到变频输出的全流程适配。兼顾软件控制的灵活性，完全匹配测试平台的工况要求。

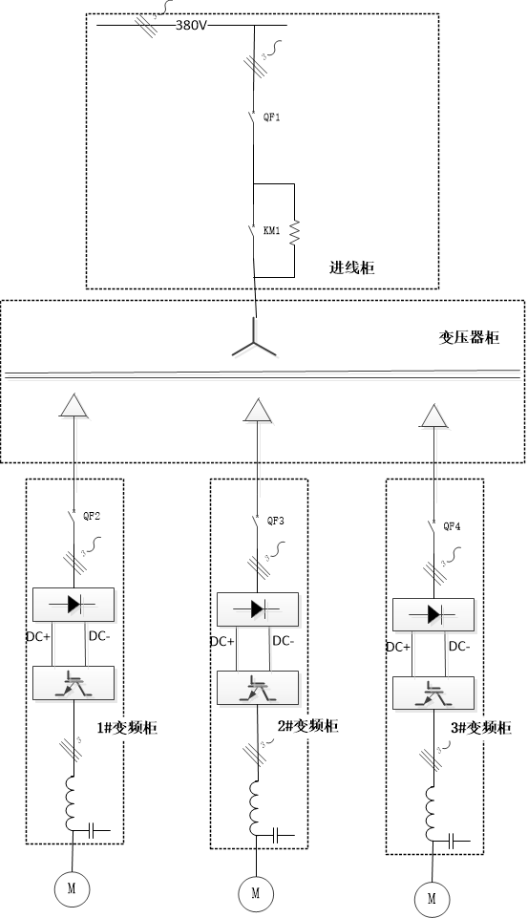

主回路图
主回路设计：采用“进线柜+变压器柜+三台变频柜”的拓扑结构，支持一路380V输入、三路输出同时工作，每路输出均可独立设置额定电压，满足多台水泵并行测试；
谐波抑制：输入谐波畸变小于3%，符合《GB/T 30843.1-2014》谐波抑制标准，输入功率因数高，无需额外配置谐波滤波器和功率因数补偿装置；
防护与适配：防护等级达IP20，污染等级2级，震动等级≤5.9m/s²，适配海拔1000米以下的工业现场，电网波动±10%范围内可正常运行。

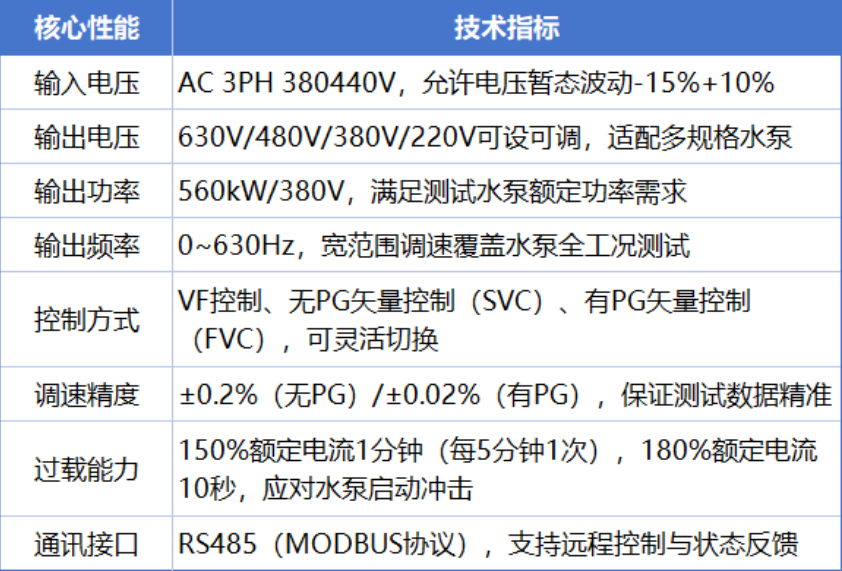

核心技术参数匹配
FD300系列变频器的核心技术参数完全覆盖水泵测试平台需求，关键指标如下：
FD300系列变频器凭借全矢量控制、多接口扩展、高可靠性、智能化操作的技术特点，在水泵测试平台中实现了多重应用价值，解决了传统测试设备调速精度低、操作繁琐、兼容性差等问题。

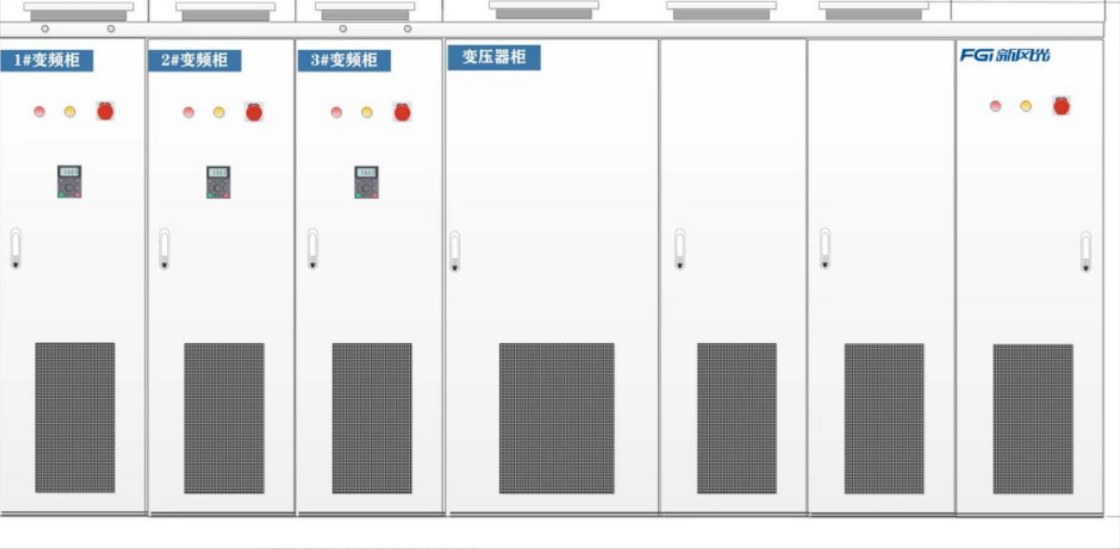

设备外观图
多模式控制，适配水泵全工况测试
支持VF、SVC、FVC三种控制模式，可驱动异步电机和永磁同步电机，满足水泵不同测试工况的控制需求；
无PG矢量控制模式下，异步机调速比1:200，转矩响应<20ms，0.25Hz即可输出150%起动转矩，完美模拟水泵低速启动、低流量运行工况；
有PG矢量控制模式下，调速比达1:1000，速度控制精度±0.02%，可实现水泵高精度转速调节，保证流量、压力等测试参数的准确性；
具备转速追踪再起动功能，可对旋转中的水泵电机实现无冲击平滑起动，避免测试过程中设备冲击损坏。
多通道+多电压输出，提升测试效率
变频柜采用一路输入、三路输出的设计，三路输出可同时独立工作，每路均可灵活设置630V/480V/380V/220V额定电压，支持多台不同规格水泵并行测试，相比传统单通道测试设备，测试效率提升3倍以上；同时输出波形质量优异，无谐波引起的电机附加发热、转矩脉动等问题，可直接驱动普通水泵电机，无需额外配置专用电机，降低测试成本。
远程控制+标准化接口，实现自动化测试

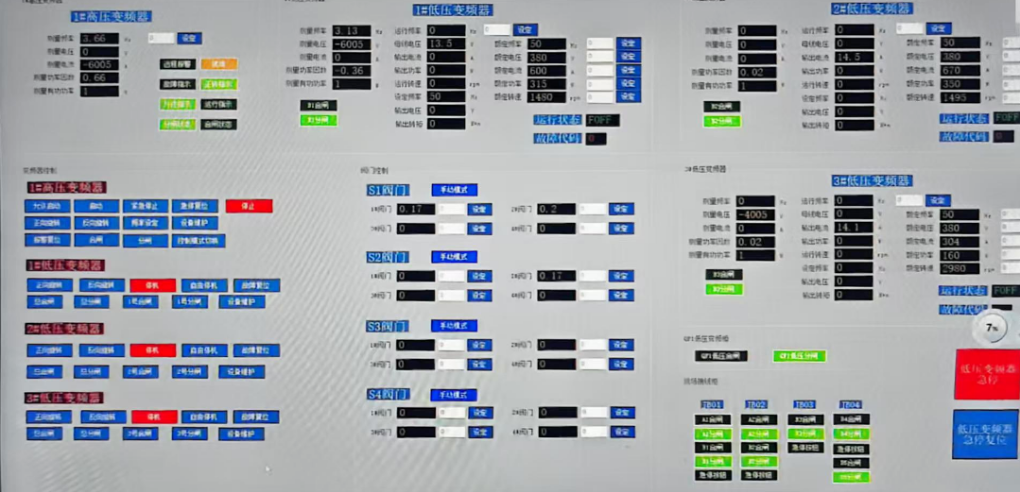

标配RS485通讯接口，支持MODBUS通讯协议，可实现远程设置输出电压、调频、启停、急停、正反转等操作，同时远程反馈设备运行/停机/报警、就地/远方、正反转等状态，适配测试平台自动化改造需求；
具备丰富的外围接口：2路模拟输入、2路模拟输出、4路普通DI输入、2路高速脉冲HI输入、1路高速脉冲HO输出、2路可编程继电器输出，且预留3个扩展接口，可扩展PG卡、通讯卡、I/O卡等，方便与测试平台的PLC、DCS系统对接，实现测试数据的自动采集与分析。
变频器高调速精度、低速度波动的特点，保证了水泵转速、流量、压力等测试参数的准确性，测试数据误差控制在±0.5%以内，满足产品出厂检测与研发试验的双重需求；
三路输出同时工作的设计，实现多台水泵并行测试，结合远程自动化控制，单批次测试效率提升3倍以上，大幅缩短水泵产品的检测周期；
多电压输出、多电机类型驱动的特点，适配不同规格、不同类型的水泵测试，无需为不同水泵配置专用变频设备，降低设备投入与场地占用；
设备在工业现场复杂环境下持续稳定运行，无故障停机情况，完善的保护功能有效避免了设备损坏，降低了维护成本；
MODBUS通讯协议与丰富的接口扩展，实现了测试平台的自动化与智能化，减少人工操作干预，降低人为误差，提升了测试流程的标准化程度。
新风光FD300系列高性能矢量变频器凭借定制化的硬件配置、精准的矢量控制、丰富的功能扩展、完善的服务保障，成功解决了水泵测试平台的多工况、多规格、自动化测试需求，成为泵业测试领域的优质变频解决方案。该项目的落地，不仅体现了FD300系列变频器在功率适配、控制精度、可靠性等方面的技术优势，也彰显了新风光在工业变频领域的定制化服务能力与技术研发实力。
